Sans vouloir expliquer à nouveau en détails tous les types de signaux vidéos existant sur Xbox / Xbox 360 (lire pour cela notre dossier consacré aux connexions et signaux vidéos), voici un petit rappel des principaux signaux et leur correspondance en câbles, cette fois sur Xbox 360, classés du moins bon au meilleur.

Signaux analogiques :

- RF : le plus mauvais des signaux pour une liaison console-TV, il est véhiculé par un câble antenne. Il n'existe pas de câble de ce type prévu pour l'instant pour Xbox 360 (et ce n'est pas un mal).


- Composite (ou AV) : signal de qualité très moyenne, véhiculé par un câble cinch (RCA) ou péritel (voir adaptateur en image ci-dessous), c'est le signal du câble standard vendu avec le pack Xbox 360 Core System (ou Xbox 360 Arcade). Ce signal est également possible avec le câble "multi-usages Composante HD" du pack Premium.

Xbox 360 composite cable
Xbox 360 core
Câble Xbox 360 A/V composite
Pack Core System
Adaptateur péritel (de la première Xbox)


prise composite en cinch ou RCA (image et son)


- S-Vidéo (ou S-VHS ou Y/C) : signal de bien meilleure qualité que le composite, véhiculé par un connecteur mini-Din (4 pins), ou parfois par prise péritel (Scart). Le câble Xbox 360 S-vidéo ci-dessous présente en plus une connexion composite (prise jaune), ainsi que deux types de liaisons audio : en cinch (prises blanche et rouge) ainsi qu'en numérique optique (pour du son en 5.1 p.ex.), comme on peut le voir à la base du câble. (Cliquez sur l'image pour agrandir.) Deux des images ci-dessous montrent la différence de qualité entre un signal composite et S-Vidéo (meilleur) dans le jeu Halo sur la première Xbox.

Xbox 360 S-video cable
Câble Xbox 360 S-vidéo
Connecteur S-vidéo
Adaptateur S-vidéo <-> péritel

Halo en composite
Halo en S-vidéo





- RGB ( ou RVB) : considéré comme légèrement supérieur au S-vidéo, il est véhiculé par une prise péritel. C'est une connexion analogique de bonne qualité, et qui a l'avantage d'être très répandue sur les téléviseurs européens. Le câble Xbox 360 péritel avancé (appelé aussi câble euro AV) permet également de connecter la console à un ampli via une prise numérique optique. Le gain de qualité entre un câble RGB (bon) et composite (moyen à mauvais), pourtant souvent tous deux en péritel, est bien visible sur un téléviseur.

Xbox 360 RGB cable
Câble Xbox 360 péritel avancé





- Composante (ou YUV / Component / YPbPr / YCbCr / Y/B-Y/R-Y) : l'une des meilleurs connexions en analogique. Permet de fournir un signal en haute définition, comme en définition standard. Véhiculé par un câble avec cinq prises cinch, dont trois pour le signal vidéo (de couleur vert, rouge et bleu) et deux pour l'audio (blanc et rouge). Le câble "AV composante HD" du pack premium est un câble Composante (ou YUV), mais qui permet en plus de connecter la console en composite grâce à un sixième câble cinch, comme on le voit ci-dessous en jaune. En clair, cela veut dire qu'avec le pack Premium, même s'il ne contient que ce câble vidéo, il n'est pas indispensable d'acheter un autre câble si l'on ne possède pas d'entrée YUV sur sa télé. Par contre, en cas d'absence de connecteur YUV, un câble RGB péritel (voir ci-dessus) serait préférable au composite pour une meilleure qualité d'image (mais pas indispensable encore une fois). A la base du câble, on retrouve également un connecteur numérique optique pour du son en 5.1. En composante, les résolutions suivantes sont proposées : 480p, 720p, 1080i et 1080p (pour cette dernière, seulement depuis la mise à jour du dashboard d'octobre 2006). Pour profiter de la haute définition avec ce câble, il est primordial de repérer le petit switch présent sur la base du câble et de le positionner sur "HDTV" (image ci-dessous).

Xbox 360 YUV cable
Xbox 360 premium
Câble Xbox 360 AV Composante HD
Pack Premium

Xbox 360 YUV resolution
prise YUV ou composante (image uniquement)
Résolutions en composante
switch HDTV / TV





- VGA (ou D-SUB 15 VGA) : l'une des meilleurs connexions en analogique. Véhiculé par un câble VGA que l'on trouve très fréquemment au dos des moniteurs d'ordinateurs, et de plusieurs téléviseurs récents. Le câble Xbox 360 VGA HD permet de diffuser la haute définition ainsi que de la définition standard, sur téléviseur comme sur écran d'ordinateur (LCD, CRT, autre). Les résolutions suivantes sont supportées par la Xbox 360 avec ce câble : 640x480, 848x480, 1024x768, 1280x720, 1280x768, 1280x1024, 1360x768, 1440x900, 1680x1050 et 1920x1080 (pour ces trois dernières, seulement depuis la mise à jour du dashboard d'octobre 2006). Comme pour la plupart des câbles précédents, on retrouve deux prises cinch (RCA) pour l'audio, ainsi qu'une connexion audio alternative possible en numérique optique à la base du câble. Deux adaptateurs sont fournis avec le câble, le premier permettant de convertir si besoin est les prises RCA audio en mini-jack, et le second étant un adaptateur mâle-femelle pour le VGA.
A noter que le câble VGA officiel donne un rendu encore meilleur que le câble composante (qui offre pourtant déjà une excellente image) grâce à des contours parfaitement nets, et sans aucun fourmillement; il est nécessaire par contre de bien régler le contraste et la luminosité de l'écran pour ne pas obtenir une image aux teintes un peu fades. Autre avantage, depuis la mise à jour du dashboard de juin 2006, l'upscaling des DVD est possible sur Xbox 360, mais uniquement avec le câble VGA (et probablement aussi avec le HDMI, mais non testé), mais pas avec le câble composante. Signalons par contre qu'en VGA, la Xbox 360 semble éprouver quelques difficultés à émettre un signal autre que 60 Hz, ce qui peut poser problème avec quelques jeux de la première Xbox fonctionnant par rétro-compatibilité sur 360, mais qui ne proposaient d'origine pas d'autres fréquences que le 50 Hz.

Xbox 360 VGA cable
Câble Xbox 360 VGA HD
Prise VGA standard

Xbox 360 VGA resolution
Résolutions en VGA
Adaptateurs fournis avec le câble VGA








Signal numérique :

L'avantage d'un signal numérique est qu'ils permet en principe de ne pas créer de pertes entre la source de l'image (la console) et le diffuseur (TV par exemple). Ces signaux sont donc ceux qui donnent le résultat le plus conforme à l'image de base, et donc le meilleur.

- HDMI (High-Definition Multimedia Interface) : comparable en qualité de signal avec une prise DVI, le HDMI permet en plus de véhiculer le son (jusqu'à huit canaux). Est souvent appelée "prise péritel du XXIè siècle". Les premières consoles Xbox 360 ne possédaient pas de port HDMI. Fin mars 2007, Microsoft a dévoilé un nouveau modèle de sa console, la Xbox 360 Elite. Celle-ci est équipée d'un port HDMI 1.2 (situé en-dessous du port Audio-Vidéo standard). D'autres modèles de console Xbox 360 ont également été équipés de ce port HDMI par la suite, comme certains modèles de Xbox 360 Premium (plus en vente actuellement) et les modèles de Xbox 360 Arcade sortis dès 2007 (idem). Pour les connaisseurs, il s'agit des consoles ayant pour nom de code Zephyr, Falcon et Jasper (par opposition aux Xenon). Puis en 2010, les Xbox 360 S ou "Slim" (nom de code Valhalla) qui possèdent également un port HDMI. Bon nombre d'écrans Full HD que l'on trouve actuellement dans le commerce n'acceptent un signal en 1080p que via une prise HDMI, et pas forcément en YUV ou VGA. La Xbox 360 Elite et les Xbox 360 récentes sont donc des solutions intéressantes pour les possesseurs de télévision/diffuseur Full HD, principalement dans le cas d'une utilisation avec un lecteur HD-DVD et de quelques (rares) jeux proposant une résolution en 1080p. A noter que ces modèles de console, qui possèdent donc 2 sorties AV (une HDMI et l'autre analogique), proposent en plus un câble "audio uniquement" (image ci-dessous) afin de permettre de connecter la console à un ampli.

Xbox 360 Elite
Xbox 360 Elite
Xbox 360 S et port HDMI

Xbox 360 HDMI cable
Xbox 360 HDMI

Câble et port HDMI (Xbox 360 Elite)

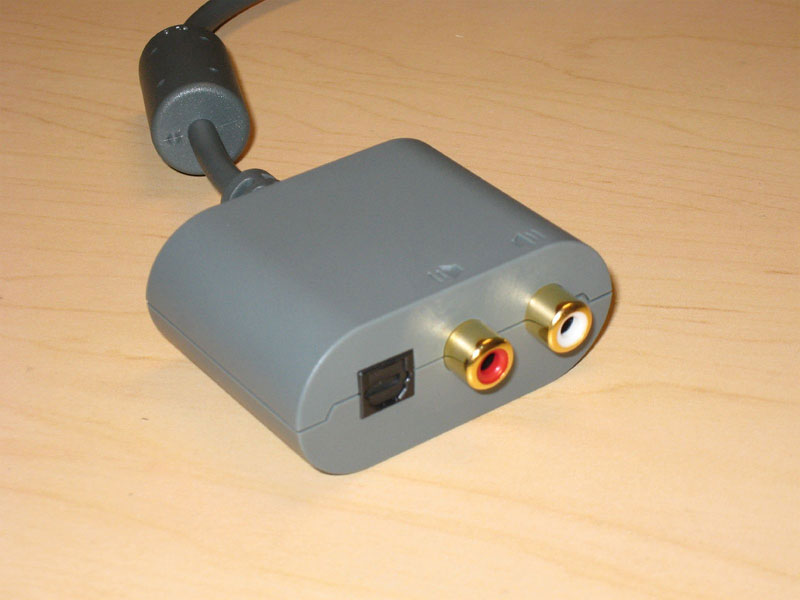

Câble audio



- DVI (Digital Visual Interface) : souvent présente dans les connexions de certains téléviseurs HD, et les écrans d'ordinateurs récents. Cette connexion améliore sensiblement la qualité de l'affichage par rapport à la connexion VGA grâce à une séparation des nuances de couleur pour chaque pixel (image parfaitement nette), et grâce à une transmission numérique (sans perte) des nuances de couleur. Ce type de connexion, que l'on trouve fréquemment sur PC, n'existe pas sur Xbox 360.




Quel câble choisir ?

Cela dépend essentiellement de votre téléviseur ou diffuseur :

- Si votre TV (rétro-projecteur, écran ou autre) possède une prise HDMI, et/ou une prise VGA, et/ou une prise en YUV (composante), n'hésitez pas et prenez par ordre de préférence le câble HDMI (théoriquement le meilleur câble, et en numérique), le câble VGA HD (probablement la meilleure solution en analogique), ou encore le câble Composante HD (inclus dans le pack Premium). Vous bénéficierez ainsi d'un signal d'excellente qualité en Haute Définition pour vos jeux et films sur votre console Xbox 360.

- Si votre TV ne possède pas ce type d'entrée, deux choix principaux sont possibles. Premièrement, garder le câble fourni avec la console (soit le câble composite pour la version Core System, soit le câble Composante HD de la version Premium qui fournit en plus aussi un signal composite). On obtiendra ainsi un signal basique, le moins bon en terme de qualité, mais qui a l'avantage de fonctionner avec tous les modèles de Xbox 360 et de TV. L'autre option, que nous vous conseillons, et qui donnera de bien meilleurs résultats (quoi qu'inférieurs à du HDMI, du VGA ou du Composante), est de prendre un câble péritel avancé qui fournira un signal de bonne qualité en RGB (mais sans être de la Haute Définition). Dans le cas (très rare) où votre téléviseur ne supporterait pas ce signal RGB, un câble S-Vidéo apporterait une qualité presque équivalente.



Les prix

Voici la liste des câbles disponibles pour la fin 2005, ainsi que les prix annoncés pour le lancement. Pour des prix plus récents, veuillez vous rapporter aux différentes offres d'Amazon.fr présentes plus haut sur cette page.

- Câble Composite : prix ? (livré avec le pack Core System)
- Câble S-Video : 24.99€ / 39.90 CHF
- Câble péritel avancé (RGB - Euro AV) : 24.99€ / 39.90 CHF
- Câble Composante HD : 29.99€ / 45.90 CHF (livré avec le pack Premium)
- Câble VGA HD AV : 29.99€ / 45.90 CHF


HD, Full HD, 720p, 1080i, progressive scan : Quésako ?

HD signifie Haute Définition, par opposition à la SD (Standard Définition). Les téléviseurs et autres diffuseurs récents (généralement dans les gammes des écrans LCD, plasma, vidéo-projecteurs, rétro-projecteurs) permettent pour certains de diffuser des images dans des résolutions plus élevées que celles dont on avait l'habitude jusqu'ici, et qui dépassaient rarement des résolutions d'écran de 640x480 (640 pixels de large par 480 de haut) ou de 720x576.

Avec ces nouveaux diffuseurs, il est généralement possible d'obtenir des images en 1280x720 (souvent appelé 720p, le "p" signifiant progressive scan), et en 1920x1080 (souvent appelé 1080i, le "i" signifiant entrelacé, de "interlaced" en anglais). La résolution est donc plus élevée, et l'image plus précise, plus nette et donc meilleure. Cela tombe bien, la Xbox 360 permet en effet de produire une image en 720p (1280x720) sur tous les jeux.

Une vidéo en entrelacé dessine sur l'écran uniquement la moitié des lignes pour chaque image, et la moitié restante pour l'image suivante. Ce qui donne pour résultat des effets d'escaliers et de scintillements. En progressive scan, (sur les téléviseurs qui le permettent, et avec la connexion adéquate, soit du YUV, du VGA ou du numérique), chaque image comporte toutes les informations et pas uniquement la moitié, comme dans le cas de l'entrelacé. L'image est donc meilleure, avec moins de scintillements.

Le label "HD ready" est apparu en 2005 pour qualifier les téléviseurs "prêts pour la haute définition". l'EICTA a établi un cahier des charges pour les constructeurs voulant mettre en avant ce label.
Pour qu'il soit HD ready, un téléviseur doit :
- avoir 720 lignes d'affichage minimum
- posséder des connecteurs Composante (YUV), et du DVI ou HDMI
- accepter un affichage en 1280x720 à 50 et 60Hz en progressif (720p), ou en 1920x1080 à 50 et 60Hz en entrelacé (1080i)
- proposer une entrée DVI ou HDMI compatibles avec la protection HDCP.

L'appellation "Full HD" n'est pas une norme officielle et varie donc d'un constructeur à un autre. Généralement, le logo "Full HD" désigne les diffuseurs dont la résolution native est de 1920x1080 pixels. Mais attention, si certains modèles de téléviseurs gèrent cette résolution en produisant une image progressive (1080p), d'autres ne sont capables d'afficher qu'une image entrelacée en 1920x1080 (1080i). De plus, certaines TV "Full HD" qui supportent un signal 1080p, le font uniquement avec une prise HDMI, et pas avec un câble VGA ou YUV.

Image entrelacée
Image en progressive scan


Conclusion

Après la lecture de tout ceci, soyez rassurés. Même si vous possédez un écran tout à fait standard, sans haute définition, sans prise au nom bizarre et tordu, et même si vous n'avez rien compris à tout ce qui est écrit sur cette page, la Xbox 360 fonctionnera parfaitement sur une TV "normale", avec une résolution standard, et ce, sans complication. Si vous êtes dans ce cas, faites-vous plaisir, et achetez un câble péritel avancé, votre "bobox 360" ne paraîtra que plus belle.

Et si vous venez de craquer pour un écran HD ready ou Full HD, utilisez absolument le câble HDMI (si votre console possède ce port), ou alors le VGA ou encore le Composante HD, ce serait criminel de ne pas le faire et de passer à côté de la haute définition que propose la Xbox 360, pour tous ses jeux.


Rédaction : Max73, 9.10.2005, dernière mise à jour : janvier 2011
